BeoLab 7-1 stand-alone betreiben

7 replies
SM
Stefan Metz
Bronze
5 posts
Posted November 14, 2025 at 22:16 GMT ? Edited November 14, 2025 at 22:18 GMT
#690529
Hi Leute, ich habe ein BeoLab 7-1 Typ 6210 bekommen und möchte es alleine betreiben. Ich habe schon einen 8 Pol DIN Stecker mit Kabel gekauft. Ich kann die Anleitung oder das Servicehandbuch nicht herunterladen. 1. was hat es mit dem Schalter Wall/Free auf sich? 2. muss ich den Lautsprecher mit einer Spannung von 8 V einschalten? Ich habe 2 Belegungen gefunden und die sind unterschiedlich. 3. kann mir bitte jemand die 2 Handbücher zur Verfügung stellen? LG aus Österreich.

Location: Austria

BE
beoPHC
Bronze
1 post
Posted November 15, 2025 at 09:38 GMT
#717029
Die Einstellung "Wall" senkt den Bass im Lautsprecher ab, da eine Wand Bass-verstärkend wirkt. Pin 3: Links / Pin 5: Rechts / Pin 2: Masse / Pin 4: ca. 5V / Wenn's brummt, Pin 7 und 2 kurzschliessen

My B&O Icons:

Beoremote-Beo4.png Beoremote-Beo4.png
Beovision-Harmony.png Beovision-Harmony.png
Beovision-Eclipse.png Beovision-Eclipse.png
Beovision-19.png Beovision-19.png
Beosound-Theatre-.png Beosound-Theatre-.png
Beosound-Shape.png Beosound-Shape.png
Beosound-9000.png Beosound-9000.png
Beoremote-One.png Beoremote-One.png
Beoplay-H4.png Beoplay-H4.png
Beolab-90.png Beolab-90.png
Beolab-28.png Beolab-28.png
Beolab-18.png Beolab-18.png
Beolab-8.png Beolab-8.png
B&O fanatic since 2002
SM
Stefan Metz
Bronze
5 posts
Posted November 17, 2025 at 00:57 GMT
#717081
Hallo und danke für die schnelle Antwort.   Leider schaltet die led nicht auf grün und es ist auch nichts zu hören. Könntest du mir das Servicemanual zukommen lassen? Ich bin pensionierter Elektroniker. Ich habe mir das DIN 8 male auf DIN 8 male Kabel gekauft und eine Seite auf offene Kabeln umgebaut. Möglicherweise habe ich die pinbelegung nicht richtig aufgezeichnet. Obwohl meine Pins mit deiner Beschreibung übereinstimmen. Ich möchte derzeit nicht mehr Geld ausgeben, da ich nicht weis, ob er überhaupt funktioniert. Welchen Pegel müssen die eingangssignale haben? Vielen Dank schon, ich hoffe ich kann das tolle Gerät aktivieren.

Location: Austria

Ravsted
Ravsted
Bronze
458 posts
Posted November 17, 2025 at 07:37 GMT
#717085

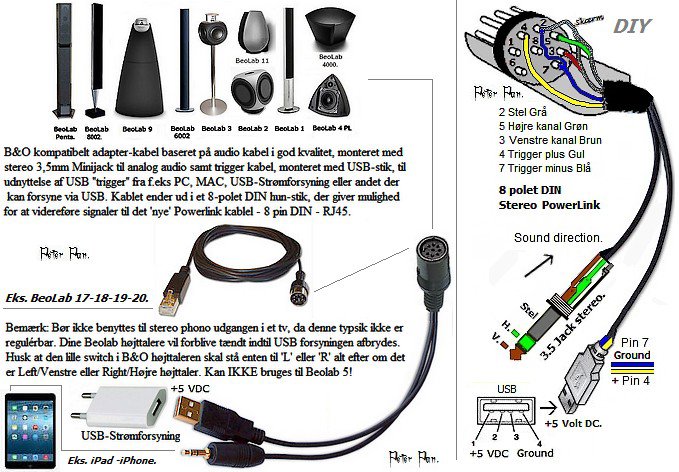

Du kannst ja mit PIN 4 und 7 anfangen. Max 5V. Zeichnung von der Legende Peter Pan. /api/files/b9a702fa7ae34bf7a313a263a83cd781
SM
Stefan Metz
Bronze
5 posts
Posted November 17, 2025 at 21:54 GMT
#717105
Ja, DAS war mein Fehler. Jetzt funktioniert es. Kannst du mir noch ein manual zukommen lassen? Eventuell auch das servicemanual?   LG Stefan

Location: Austria

Ravsted
Ravsted
Bronze
458 posts
Posted November 17, 2025 at 22:28 GMT ? Edited November 17, 2025 at 22:30 GMT
#717108
Super. Die Zeichnungen von Peter Pan hat mir oft geholfen. Suche einfach ein Lautsprecher Modell und der Nahme 'Peter Pan' in Google... Dann findest du ganz sicher eine relevante Zeichnung... Manual:
SM
Stefan Metz
Bronze
5 posts
Posted November 18, 2025 at 03:55 GMT
Vielen Dank euch beiden. Ich bin echt begeistert wie sehr ihr mir geholfen habt und wie schnell. lg Stefan

Location: Austria
